A Guanshuo Precision Hardware Co., Ltd. bemutatja a kúpos motortengelyt, egy nagy pontosságú erőátviteli tengely alkatrészt, amelyet kifejezetten nagy nyomatékú átvitelhez és nagy terhelésű munkakörülményekhez terveztek. A precíziós motortengelyek vezető gyártója és szállítója Kínában, a Guanshuo több mint egy évtizede mélyen foglalkozik a precíziós hardverfeldolgozás területén. Ez egy nemzeti szintű high-tech vállalkozás, átment az ISO9001 minőségirányítási rendszer tanúsításán, és 11 szabadalmi technológiával rendelkezik. A termék kulcs nélküli kúpos felületi illeszkedést alkalmaz, amely a tengelyirányú előfeszítés révén biztosítja a nyomatékátvitelt anélkül, hogy kulcshornyokra vagy hornyokra lenne szükség. A beszerelés és a szétszerelés hatékony és kényelmes, így különösen alkalmas nagy terhelésű, gyakori karbantartást igénylő átviteli forgatókönyvekre.
A kúpos motortengely egy precíziós erőátviteli tengely, amely a nyomatékot kúpos felületi súrlódáson keresztül továbbítja, és az alapvető funkciója a nagy megbízhatóságú erőátvitel megvalósítása kulcs nélküli csatlakozási körülmények között. Kúpos felületi illeszkedő szerkezete felváltja a hagyományos kulcscsatlakozási módokat, kiküszöböli a feszültségkoncentrációs pontokat és egyenletesebb terheléselosztást tesz lehetővé. Ezt a terméket széles körben használják ipari automatizálási berendezésekben, új energetikai járművek hajtásrendszereiben, háztartási készülékek kompresszoraiban, szivattyú- és szelepalkatrészeiben, valamint orvosi berendezésekben, ahol a sebességváltó pontossága és megbízhatósága kritikus fontosságú. A gyakori start-stop, előre-hátra működést vagy ütésállóságot igénylő sebességváltó-rendszereknél a tengely ideális választási megoldás.
A Guanshuo tengelye számos műszaki előnnyel rendelkezik a tervezés és a gyártás során, kiváló teljesítményt biztosítva nagy terhelésű átviteli forgatókönyveknél:
1. Kulcs nélküli kúpos felületű illeszkedés a megbízhatóbb nyomatékátvitel érdekében
A tengely elhagyja a hagyományos kulcshornyos szerkezeteket, és kúpos felületet és kúpos hüvelyt alkalmaz a súrlódásos reteszelés eléréséhez. A kúpos felület érintkezési aránya ≥90%, elegendő érintkezési felületet biztosít, és a nyomatékátviteli kapacitás jelentősen jobb, mint a hagyományos kulcscsatlakozásoké. Mivel nincs reteszhorony, amely gyengítené a tengelytest szilárdságát, a tengely általános merevsége és fáradtságállósága is javul.
2. Hatékony és kényelmes beszerelés és szétszerelés
A kúpos felületi illesztés egyszerűen axiális előfeszítéssel szerelhető fel, anélkül, hogy szükség lenne melegszerelésre, hidegszerelésre vagy speciális présszerelvényekre. A szétszereléshez egyszerűen lazítsa meg az előfeszítő anyát, hogy elválassza a kúpos felületeket, ami nagymértékben csökkenti a berendezés karbantartásához és alkatrészcseréhez szükséges állásidőt. A rendszeres ellenőrzést vagy a sebességváltó-alkatrészek gyakori cseréjét igénylő alkalmazási helyzetekben ez a funkció jelentősen csökkenti a karbantartási költségeket és a munkaórákat.
3. Nagy koaxiális és precíziós illeszkedés
A Guanshuo nagy pontosságú CNC hengeres csiszolóberendezéssel és teljesen automatikus optikai ellenőrző műszerekkel van felszerelve, amelyek biztosítják, hogy a kúpos motortengely koaxialitása ≤0,01 mm-en belül legyen szabályozva. Ez a pontossági szint megfelel a precíziós erőátviteli rendszerek szigorú követelményeinek a radiális kifutás és a koncentrikusság tekintetében, hatékonyan csökkenti a vibrációt és a zajt az átvitel során, és meghosszabbítja a csapágyak és tömítések élettartamát.
4. Kiváló ütésállóság és túlterhelési kapacitás
A kúpos felületi súrlódáson keresztüli nyomatékátviteli módszer lehetővé teszi a terhelés egyenletes eloszlását a kúpos felület mentén, elkerülve a feszültségkoncentráció problémáját a kulcscsatlakozások kulcsoldalán. Ütköző terhelésnek vagy azonnali túlterhelésnek kitéve a tengely kiváló megbízhatóságot és tartósságot mutat, így alkalmas nagy ütésű munkakörülményekre, például zúzóberendezésekre, szállítógépekre és emelőberendezésekre.
| Paraméter | Specifikációs tartomány |
|---|---|
| Kúpos tolerancia | AT7 ～ AT9 |
| Radiális kifutás | ≤0,005 ～ 0,02 mm |
| Felületi érdesség | Ra0,8 ～ Ra1,6 |
| Kúpos felületi érintkezési arány | ≥90% |
| Koaxialitás | ≤0,01 mm |
A fenti műszaki paraméterek egyedi alkalmazási követelményeknek megfelelően testreszabhatók. A Guanshuo több mint 60 közönséges CNC géppel és 26 CNC hengeres csiszolóval rendelkezik, amelyek rugalmas gyártási kapacitást biztosítanak a különböző precíziós szintű és méretspecifikációk kötegelt megrendeléseinek teljesítéséhez.
A Guanshuo tengelyét több iparágban ellenőrizték és alkalmazták:
Ipari automatizálási berendezések--- Alkalmas robotcsuklókhoz, CNC szerszámgépek orsóihoz, automatizált összeszerelő sorokhoz és más olyan forgatókönyvekhez, amelyeknél magas az átviteli pontosság és a válaszsebesség.
Új energiájú járműhajtási rendszerek--- A hajtómotorok fő hajtóműelemeként a tengely kulcs nélküli kialakítása ellenáll a nagy nyomatékú ütközéseknek a jármű indítása, leállítása és gyorsítása során.
Háztartási gépek és kompresszorok--- Az olyan berendezésekben, mint a klímakompresszorok és hűtőkompresszorok, amelyek gyakran indulnak és állnak le, a kúpos felületi illeszkedés gyors össze- és szétszerelése jelentősen javítja a gyártási és karbantartási hatékonyságot.
Szivattyú, szelep és vízkezelő berendezés--- A tengely nagy koaxialitása biztosítja a szivattyú egyenletes működését, csökkenti a tömítések kopását és meghosszabbítja a berendezés teljes élettartamát.
Orvosi berendezések tartozékai--- A Guanshuo termékcsaládja a precíziós orvosi berendezések tartozékait foglalja magában, és a kúpos motortengely nagy pontossága és megbízhatósága megfelel az orvosi eszközök átviteli alkatrészekre vonatkozó szigorú követelményeinek.

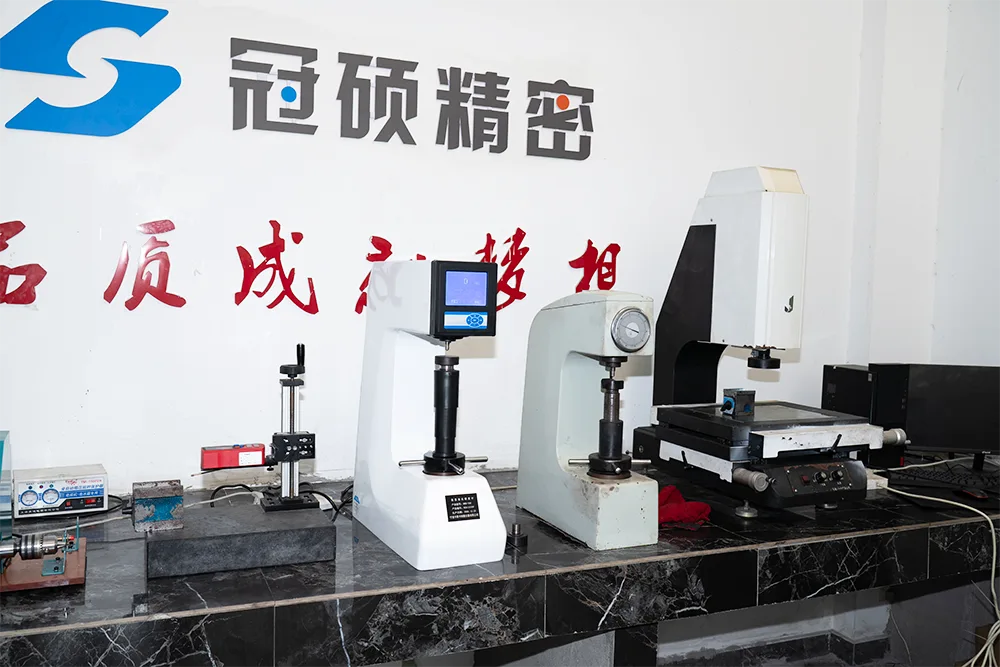

A Guanshuo Precision Hardware Co., Ltd. átment az ISO9001 minőségirányítási rendszer tanúsításán, és teljes körű minőség-ellenőrzést hajt végre a nyersanyag beérkezésétől a késztermék szállításáig. A cég független minőségügyi részleggel (6 főállású minőségellenőr) és átfogó ellenőrző berendezéssel rendelkezik, beleértve a keménységmérőket, a kétdimenziós vetítőket, a felületi érdességmérőket, a fogaskerék-vizsgáló központokat, a hengerességmérőket stb. Ezenkívül a Guanshuo 11 szabadalmaztatott technológiával rendelkezik a motortengelyekhez kapcsolódóan, amelyek olyan innovatív kialakításokat foglalnak magukban, mint a csapágytömítő szerkezetek, a kombinált motortengely-szerkezetek és a csapágybeépítési pozicionáló tengelyek. Ezek a szabadalmaztatott technológiák szilárd műszaki alapot biztosítanak a tengely teljesítményoptimalizálásához és testreszabott fejlesztéséhez.
A Guanshuo teljes láncú, testreszabott szolgáltatásokat nyújt a rajz áttekintésétől, az anyagválasztáson, a folyamattervezésen át a tömeggyártásig. A tengely gyártási folyamata a következőket tartalmazza:
1. Anyagvizsgálat és vágás--- Szigorúan válasszon kiváló minőségű ötvözött acélt vagy testreszabott anyagokat, hogy az anyagösszetétel és a mechanikai tulajdonságok megfeleljenek a követelményeknek.
2. CNC precíziós esztergálás--- Használjon CNC esztergagépeket a tengelytest durva és félkész megmunkálásához, fenntartott köszörülési ráhagyással.
3. Kúpos köszörülés--- Használjon nagy pontosságú CNC hengeres csiszolókat a kúpos felület precíziós csiszolásához, biztosítva a kúpos tűréshatárt és a felületi érdesség megfelelését a tervezési követelményeknek.
4. Ellenőrzés és ellenőrzés--- Használjon teljesen automatikus optikai ellenőrző berendezést, hengerességmérőket és egyéb műszereket a kulcsfontosságú méretek, például a kúposság, a koaxialitás és a kerekség 100%-os ellenőrzéséhez.
5. Tisztítás és rozsdamentes csomagolás--- A tisztítási kezelés után a késztermékeket rozsdagátlóval csomagolják, hogy biztosítsák a minőségi stabilitást a szállítás és tárolás során.
A kúpos motortengely professzionális gyártója és szállítója Kínában, a Guanshuo Precision Hardware Co., Ltd. a következő előnyökkel vívta ki a globális ügyfelek bizalmát:
● Több mint egy évtizedes precíziós megmunkálási tapasztalat --- 2016-os megalakulása óta a vállalat folyamatosan a nagy pontosságú motortengelymagok kutatás-fejlesztésére és gyártására összpontosít.
● Fejlett gyártóberendezések --- A cég 26 CNC hengeres csiszológéppel, 6 hobbing géppel, 2 megmunkáló központtal, 3 esztergáló-maró kombinált géppel, 6 nagy pontosságú középpont nélküli köszörűvel és több mint 60 egyéb hagyományos CNC géppel rendelkezik.
● Átfogó minőségbiztosítási rendszer --- ISO9001 tanúsítás, független minőségellenőrző csapat és teljesen automatikus optikai ellenőrzés biztosítja minden tengely állandó minőségét.
● Szabadalmi technológiai támogatás --- 11 motortengelyhez kapcsolódó szabadalom nyújt technikai támogatást a termékinnovációhoz és a testreszabáshoz.
● Márka-együttműködési tapasztalat --- Együttműködési kapcsolatokat alakítottunk ki olyan neves márkákkal, mint a Goldsmiths, a Decathlon (Franciaország), az Omron és a Yasi, a piac által hitelesített termékminőséggel.
● Gyors válaszadás és kézbesítés --- 24 órás árajánlat-válaszolási kötelezettség, amely támogatja a minták testreszabását és a tömeggyártást.
A tengely a Guanshuo Precision Hardware Co., Ltd. által piacra dobott nagy teljesítményű erőátviteli tengely termék, amely a több éves precíziós megmunkálási tapasztalatot technológiai innovációval ötvözi. Kulcs nélküli kúpos felületi illeszkedési kialakítása felülmúlja a hagyományos kulcscsatlakozási megoldásokat a nyomatékátvitel megbízhatósága, a beszerelés kényelme, az ütésállóság és a koaxiális pontosság tekintetében. Ideális választás nagy terhelésű, gyakori indítási-leállítási és nagy karbantartási igényű forgatókönyvekhez. Az ISO9001 tanúsítási rendszer, a fejlett gyártási és ellenőrző berendezések, valamint a 11 szabadalmaztatott technológia által támogatott Guanshuo elkötelezett amellett, hogy a globális ügyfelek számára kiváló minőségű, testreszabható tengelymegoldásokat biztosítson.
A1: Nem. A forgatónyomatékot a kúpos felületi súrlódáson keresztül továbbítja, kiküszöbölve a hornyokat vagy hornyokat. Ez elkerüli a stresszkoncentrációt, és jobban teljesít ütési terhelés alatt.
A2: Nem. A beszerelés axiális előfeszítéssel történik, nincs szükség meleg/hideg összeszerelésre vagy speciális préselésre. A szétszerelés egyszerűen lazítsa meg az anyát – gyorsan és egyszerűen karbantartható.
A3: Nagy terhelés, gyakori indítás-leállás, hátramenet és rendszeres karbantartás forgatókönyvei. Tipikus felhasználási területek: ipari automatizálás, elektromos hajtások, kompresszorok, szivattyúk, szelepek, törők, szállítószalagok. Ütés és túlterhelés alatt is jól teljesít.
A4: Igen. A koaxialitás szabályozása ≤0,01 mm-en belül történik, kielégítve a precíziós átviteli igényeket. Nagy pontosságú CNC csiszolókat és automatikus optikai ellenőrzést használunk a konzisztencia érdekében.
A5: Igen. Teljes körű testreszabást kínálunk a rajz áttekintésétől az anyagválasztáson át a folyamattervezésig. Testreszabhatjuk a kúpos arányt, a méreteket, a precíziós fokozatokat, a felületkezelést stb.
A6: ISO9001 tanúsítvánnyal, független minőségellenőrző csapattal és teljes ellenőrző berendezéssel. 100%-os ellenőrzés a nyersanyagtól a késztermékig. 11 motortengelyhez kapcsolódó szabadalom is birtokolunk.
V7: Nyújtsa be érdeklődését webhelyünkön vagy e-mailben. 24 órán belül válaszolunk műszaki támogatással és árakkal. A minták és a tömeggyártás támogatott.
