Ez egy tengelytermék, amelyet a vevői beszerzési és használati fájdalompontok szemszögéből terveztek. Ez nem csak egy sebességváltó alkatrész, hanem egy szisztematikus megoldás, amely segíti az ügyfeleket a költségek csökkentésében és a hatékonyság növelésében, az „átvitel egyszerűbbé tétele” tervezési koncepcióra összpontosítva.
1. Költségcsökkentés: Csökkentse az olyan kiegészítő alkatrészek vásárlását, mint a pozicionáló hüvelyek, rögzítőgyűrűk és beállító tömítések, hatékonyan csökkentve a tengelyrendszer átfogó költségét.
2. Hatékonyság javítása: Az összeszerelés nem igényel ismételt igazítást és beállítást, nagymértékben javítja az összeszerelés hatékonyságát és lerövidíti a gép teljes gyártási ciklusát.
3. Megbízhatóság: Az optimalizált feszültségeloszlás csökkenti a tengelytörés kockázatát, az integrált tömítés csökkenti az olajszivárgást és a por bejutását, hatékonyan csökkentve a berendezés meghibásodásának arányát.
4. Gond nélkül: A szabványosított eljárás biztosítja a stabil tömeggyártást nagy méretkonzisztenciával, egyszerű későbbi karbantartással és cserével, nincs szükség ismételt hibakeresésre és adaptációra.
A kiforrott technológiával a Double Step Type Motor Shaft a kiforrott tömeggyártású tengelytípusunk, amelyet széles körben elismernek a globális ügyfelek.
A piacon kapható hagyományos optikai tengelyekhez és egylépcsős tengelyekhez képest kétlépcsős tengelyeink négy pótolhatatlan tervezési előnnyel rendelkeznek, amelyek a szerkezetből kiküszöbölik a hagyományos tengelyek benne rejlő hibáit.
1. Pontos lépéspozícionálás: A lépcsős végfelületet nagy pontosságú felületi csiszolással dolgozzák fel, az alkatrészek pontosan vannak pozícionálva, amikor neki támaszkodnak, nincs szükség a tömítés vastagságának többszöri beállítására, és nem kell aggódnia a pozicionálási mozgás miatt működés közben.
2. Tudományos terheléselosztás: A nagy átmérőjű szakasz nyomatékot visel, a kis átmérőjű szakasz tömítésekkel van felszerelve. A különböző tengelyátmérők megfelelnek a megfelelő terhelési szinteknek, egyenletes feszültségeloszlással, hatékonyan javítva a torziós szilárdságot és a hajlítószilárdságot, valamint csökkentve a fáradásos törés kockázatát hosszú távú nagy terhelés mellett.
3. Természetes csap Önbeállás: A lépcsős külső kör és a homlokfelület által alkotott csap a csapágyakat és a végburkolatokat automatikusan koaxiálissá teszi, amikor be van nyomva, nincs szükség a tárcsa-kijelző beállítására. Még az új munkások is megbízható összeszerelési pontosságot érhetnek el, elkerülve a furatsöprésből adódó problémákat és az eltolódásból eredő abnormális zajt.
4. Integrált tömítőszerkezet: A tömítőhorony közvetlenül a lépcsőnél van kialakítva, és a tömítőgyűrű nem mozdul el a lépcső oldalához képest. A tömítő hatás megbízhatóbb, mint az optikai tengelyen külön nyitott tömítőhorony, hatékonyan csökkenti az olajszivárgást és a por behatolási problémáit, és meghosszabbítja a csapágy élettartamát.
Ezeknek az egyedi tervezési jellemzőknek köszönhetően a Double Step Type Motor Shaft jobban teljesít, mint a hagyományos tengelytermékek nagy terhelésű, nagy megbízhatóságú forgatókönyvekben.
Minden paraméter tényleges tömeggyártási tesztadatokból származik, nincs hamis jelölés. A hagyományos specifikációk szigorúan betartják a következő pontossági szabványokat, és a speciális követelmények testreszabhatók:
| Paraméter elem | Specifikációs tartomány | Pontossági szabvány |
|---|---|---|
| Egylépcsős szélesség | 3-8 mm | Szélesség tűrése ±0,02 mm |
| Tengely egyenesség | - | ≤0,03 mm / 100 mm |
| Napló radiális kifutás | - | ≤0,02 mm |
| Lépésvég felület érdesség | - | Ra ≤ 1,6~3,2 μm |
| Lépés átmeneti filé | R0,5~R2 mm | Testreszabható |
| Tengely külső átmérő tartomány | φ5~φ60 mm | Tűrés h6 szintig |
| Közös anyagok | - | 45# acél, 40Cr, csapágyacél, rozsdamentes acél |
| Hőkezelési keménység | - | HRC25-60 testreszabható |
Megjegyzés: Minden pontossági szabvány stabilan elérhető tömeggyártásban, nem ideális laboratóriumi adatok. A kötegelt szállítás garantálja a fenti paraméterkövetelmények betartását.
Ez az érték a legtöbb vásárló visszajelzése használat után – nincs többé aggodalom a tengelyproblémák miatt, aggodalommentes az összeszereléstől a későbbi karbantartásig, megoldva a beszerzés és a gyártás számos problémáját.
1. Alsó összeszerelési küszöb: A dolgozók a lépések szerint szerelhetik össze, nincs szükség ismételt tárcsa-kiigazításra, nincs szükség a tömítések csiszolására a hézag beállításához, ami nagyban csökkenti a tapasztalt munkavállalóktól való függőséget, és elkerüli a kézi működési hibák által okozott hibás termékeket.
2. Csökkentse a hibakeresési időt: Az alkatrészeket a lépcsős szerkezet automatikusan pozícionálja, az összeszerelési távolság megfelel a telepítés utáni követelményeknek, csökkentve a forgásképtelenség vagy a rendellenes zajok helyzetét, amelyek szétszerelést és összeszerelést igényelnek, és lerövidül a gyári hibakeresési idő.
3. Csökkentse a működési hibákat: Az ésszerű feszültségeloszlás csökkenti a tengelytörés valószínűségét, a megbízható tömítés pedig az olajszivárgást és a por bejutását. Az értékesítés utáni javítási jelentések a berendezés eladása után csökkennek, így az értékesítés utáni szolgáltatás költségeit megtakarítjuk.
4. Kényelmes karbantartás és csere: A szabványos alkatrészek nagy konzisztenciával rendelkeznek. Az értékesítés utáni tengelycseréhez csak vegyen egyet és telepítse közvetlenül, nincs szükség egyedi gyártásra vagy másodlagos feldolgozásra, és az alkatrészkészlet-kezelés egyszerűbb.
5. Egyszerűsítse a készletkezelést: Egy tengely több pozicionálási, tömítési és teherhordási funkciót is magában foglal, csökkentve a pótalkatrészek típusát, mint például a pozicionáló hüvelyek és rögzítőgyűrűk, és csökkenti a raktári tőke igénybevételét.
Sok vásárló visszajelzése szerint a Double Step Type Motor Shaft használata után jelentősen javult a műhely összeszerelési hatékonysága, és csökkennek az értékesítés utáni problémák. Ez az a tényleges érték, amelyet a jó termékek hoznak a vásárlóknak.
Tisztában vagyunk vele, hogy a különböző ügyfelek különböző berendezéseket terveznek, és teljes folyamat testreszabási támogatást nyújtanak a tervezéstől a tömeggyártásig, támogatjuk a kis tételes testreszabást a K+F projektekhez.
1. Teljes méretű testreszabás: A lépések mennyisége, az egyes szakaszok átmérője, lépésszélessége, átmeneti léc, kulcshorony, menet, furatpozíció mind a rajzok szerint feldolgozva, támogatva a többlépcsős összetett tengely testreszabását.
2. Struktúra testreszabása: Különféle szabványos tömítőhornyok, gyűrűs hornyok, pozicionáló csapfuratok dolgozhatók fel a lépcsőknél, valamint speciális formájú csapok és pozicionáló felületek is testreszabhatók a speciális beépítési igények szerint.
3. Folyamat testreszabása: Javasoljon megfelelő anyagokat és hőkezelési eljárásokat a rakomány méretének megfelelően, és felületkezeléseket, például feketítést, nikkelezést, horganyzást, polírozást lehet végezni a különböző munkakörülményekhez való alkalmazkodás érdekében.
4. Tervezési támogatás: A mérnöki csapat ingyenes gyártási felülvizsgálatot biztosít, segít az ügyfeleknek optimalizálni a tengelyrendszer tervezését, csökkenti a feldolgozási költségeket és lerövidíti a szállítási időt a teljesítmény befolyásolása nélkül.
5. Mintaszolgáltatás: Hagyományos minták 7-10 napon belül, komplex minták 15 napon belül megérkeznek, és a minták vizsgálati jegyzőkönyvét áruval együtt megküldjük, a tömeggyártás pedig a minta megerősítése után indul.

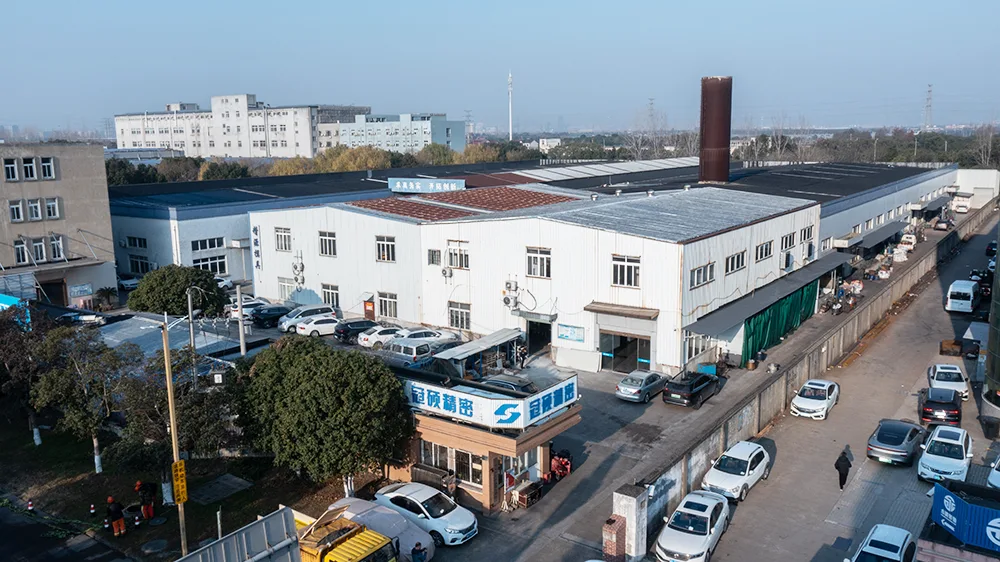

A több mint tíz éve a nagy pontosságú motortengelyekre összpontosító Guanshuo számos berendezésgyártó hosszú távú beszállítójává vált, professzionális berendezésekre, szigorú minőségellenőrzésre és stabil szállításra támaszkodva.
1. Professzionális feldolgozó berendezések: 26 db CNC hengeres csiszolóval, 6 db nagy pontosságú középpont nélküli köszörűvel, 3 db esztergáló-maró kompozit megmunkáló központtal és egyéb speciális tengelymegmunkáló berendezéssel rendelkezünk, mely különbözik a vegyes alkatrészgyáraktól, és garantálni tudja a tengelyfeldolgozás pontosságát és stabilitását.
2. Szigorú minőség-ellenőrzés: Minden tengely több ellenőrzési folyamaton megy keresztül, a kulcsméreteket 100%-ban ellenőrzik, automatikus optikai ellenőrző berendezésekkel, keménységmérőkkel, kétdimenziós vetítőkkel, felületi érdességmérőkkel és egyéb vizsgálóberendezésekkel vannak felszerelve, hogy biztosítsák, hogy a gyári áthaladási arány megfeleljen az iparág magas színvonalának.
3. Gazdag ipari tapasztalat: Több mint tíz éve foglalkozunk motortengely-gyártással, 11 tengelyszerkezettel kapcsolatos használati minta-szabadalmunkkal, ismerjük a különböző tengelyek gyakori meghibásodási problémáit, és segíthetünk ügyfeleinknek a tervezési kockázatok előzetes elkerülésében.
4. Gyors reagálású szolgáltatás: Az értékesítési és műszaki csapatok gyorsan reagálnak, a megkeresés után 24 órán belül árajánlatot adnak, a problémákra pedig 48 órán belül megoldást adnak, elkerülve ezzel az ügyfél projekt előrehaladását.
5. Stabil termelési kapacitás: Több mint 60 készlet CNC-feldolgozó berendezéssel rendelkezünk, amelyek elegendő gyártási kapacitással garantálják a szállítást még a csúcsszezonban is, és nem késleltetik az ügyfelek gyártási terveit a rendelési hullámok miatt.
Nem csak aknákat biztosítunk, hanem stabil és megbízható ellátási lánc garanciát is biztosítunk ügyfeleinknek, hogy az ügyfelek az alaptermékeik kutatás-fejlesztésére és termelésére összpontosíthassanak.
Szabványosítjuk a teljes folyamatot a csomagolástól az értékesítés utáni értékesítésig, hogy biztosítsuk a termékek tökéletes kiszállítását és a problémamentes használatot.
1. Időben történő szállítás: A hagyományos specifikációk biztonsági készlettel rendelkeznek, a fizetést követő 3 napon belül szállítják; A személyre szabott termékeket a megállapodás szerinti szállítási időnek megfelelően szállítják, támogatják az ügyfelek által kijelölt szállítmányozókat, és biztosítják a hagyományos nemzetközi kereskedelmi feltételeket.
2.Jótállási szabályzat: Minden termékre 24 hónapos garanciát vállalunk. A normál használat során felmerülő minőségi problémákat ingyenesen kicseréljük.
3.Műszaki támogatás: Ingyenes telepítési útmutató biztosított. Összeszerelési problémák esetén bármikor felveheti a kapcsolatot a műszaki csapattal videós útmutatásért, és szükség esetén helyszíni műszaki támogatást is tudunk biztosítani.
4.Értékesítés utáni válasz: Az ügyfelek visszajelzései után gyorsan reagálunk, és 48 órán belül megoldást adunk. A belföldi ügyfelek helyszíni szervizt szervezhetnek, a tengerentúli ügyfelek pedig videós + pótalkatrész-támogatást kapnak.
A1: Bár az egytengelyes feldolgozási költség enyhén emelkedik, megtakarítja az alkatrészek pozicionálásának költségeit és csökkenti az összeszerelési munkaidőt, és az átfogó költség előnyösebb.
A2: Igen, az alakító köszörülési folyamatot alkalmazzuk, a tételes termékek lépésméret-tűrése stabil, ami megfelel a tömeges összeszerelés követelményeinek.
A3: Nem, a sarok méretét szigorúan a csapágybeépítési letörési szabványoknak megfelelően tervezték, ami nemcsak elkerüli a feszültségkoncentrációt, hanem azt is biztosítja, hogy a csapágy homlokfelülete teljesen rögzítve legyen a lépcsőfelülethez.
A4: Igen, a szabványos O-gyűrű hornyokat és a csontváz olajtömítés hornyokat az ügyfelek igényei szerint feldolgozhatjuk, és a horony pontossága megfelel a hagyományos tömítő alkatrészek beépítési követelményeinek.
V5: Igen, támogatjuk a kis tételes megrendeléseket a K+F projektekhez, és ugyanazokat a minőségi szabványokat tartjuk fenn, mint a tömeggyártás, támogatva az ügyfeleket a K+F-től a tömeggyártásig.
A6: Anyagjelentés, hőkezelési jelentés, méretvizsgálati jelentés, származási bizonyítvány és egyéb hagyományos kiviteli okmányok benyújthatók a vámkezelési követelmények teljesítéséhez.
Szeretettel várjuk vásárlóinkat a világ minden tájáról, hogy bármikor érdeklődjenek és tárgyaljanak. Akár szabványos, kétlépcsős motortengely-választásra, akár testreszabott fejlesztésre van szüksége, professzionális csapatunk gyors és professzionális szolgáltatásokat nyújt Önnek.
1. Cégnév: Ningbo Guanshuo Precision Hardware Co., Ltd.
2. Gyári cím: Qingqing Road 268-1, Jiaochuan alkerület, Zhenhai kerület, Ningbo város, Zhejiang tartomány, Kína
3. Forródrót: +86-15990709753
Megígérjük, hogy 24 órán belül válaszolunk minden kérdésre, ingyenes mintavizsgálatot, professzionális kiválasztási támogatást és gyári ellenőrzési fogadást biztosítunk. Bízunk benne, hogy hosszú távú és stabil együttműködési kapcsolatokat alakíthatunk ki Önnel, és megbízható precíziós átviteli megoldásokat kínálhatunk berendezései számára.
