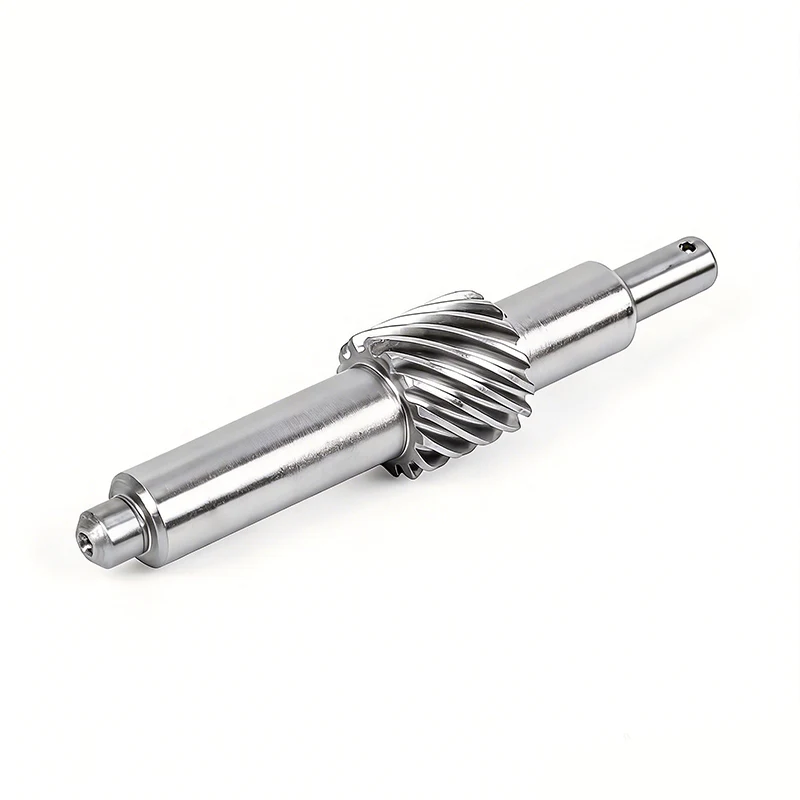

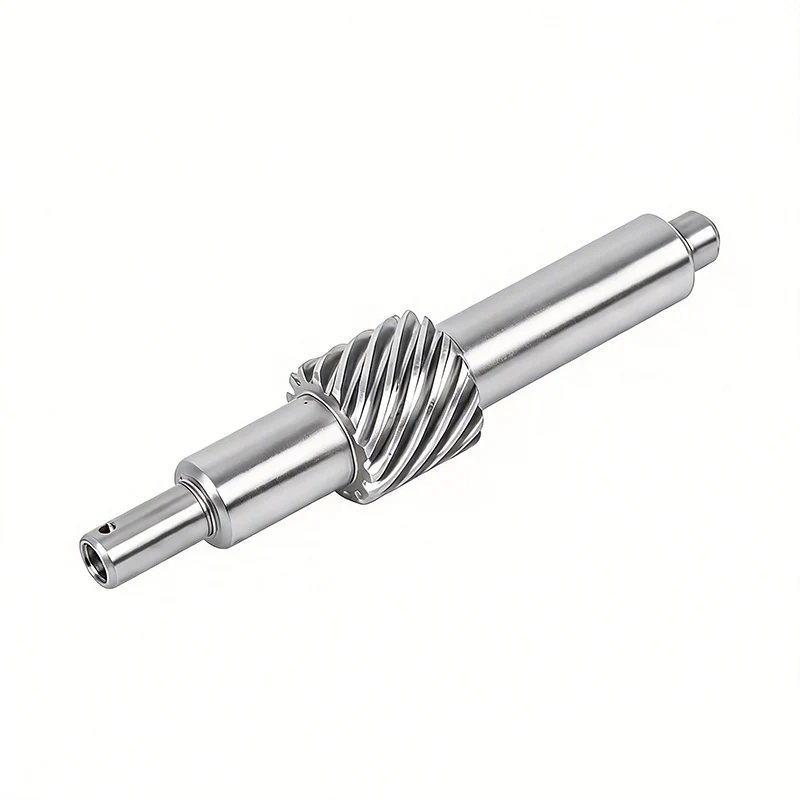

Pneumatikus hajtómotor tengelye

Nem minden pneumatikus rendszer működik egyformán -- egyesek szárazon futnak, néhányan olaj-víz párát szállítanak, és mindegyik nagyfrekvenciás start-stop ütközésekkel szembesül. A Ningboban, Kínában, a Ningbo Guanshuo Precision Hardware Co., Ltd. által gyártott pneumatikus hajtómotor tengelyünk többféle anyag- és bevonatkonfigurációban áll rendelkezésre, hogy megfeleljen az Ön speciális munkakörülményeinek. A szabványos szárazlevegős rendszerektől az olaj-víz kevert korrozív környezetekig az Ön alkalmazásához készült konfiguráció áll rendelkezésre.

Melyik konfiguráció illik az Ön pneumatikus rendszeréhez?

A megfelelő pneumatikus hajtómotor tengely kiválasztása a munkakörülmények megértésével kezdődik. A különböző pneumatikus környezetekben nagyon eltérőek a korróziós, terhelési és tömítési követelmények --- és a rossz konfiguráció használata idő előtti meghibásodáshoz vezet.

Nem tudja melyik típus?Küldje el nekünk az üzemállapot leírását, és mérnökeink javasolják az optimális anyag- és felületkezelés kombinációt.

Anyaglehetőségek összehasonlítva

Négy szabványos anyaglehetőséget kínálunkPneumatikus hajtómotor tengelye, mindegyik alkalmas a különböző korróziós szintekre és terhelési követelményekre.

Nem biztos benne, hogy melyik anyagot válassza?Küldje el nekünk az üzemállapot leírását, és mérnökeink javasolják az optimális anyag- és felületkezelés kombinációt.

Korrózióvédelem pneumatikus környezetekben

A pneumatikus rendszerekben a korrózió a legfőbb hiba oka --- a sűrített levegő gyakran szállít olajat, vizet és szennyeződéseket, amelyek megtámadják a tengelyfelületeket. Pneumatikus hajtómotor tengelyünket célzott korrózióvédelemmel tervezték, így képes kezelni száraz, nedves és vegyes pneumatikus körülményeket.

Korróziógátló tervezési jellemzők:

Mit jelent ez az Ön számára:

● A tengelyek tovább tartanak olaj-víz kevert pneumatikus körülmények között

● Nincs rozsda vagy felületromlás, amely szennyezné a pneumatikus rendszert

● Egyenletes teljesítmény száraz és nedves működési ciklusokban

● Megfelel a korróziógátló beszerzési követelményeknek száraz-nedves vegyes munkakörülmények között

Nagyfrekvenciás start-stophoz készült

A pneumatikus rendszerek a gyors ciklusról és a pillanatnyi ütközőterhelésről ismertek. A szabványos motortengelyek ilyen körülmények között gyorsan elfáradnak. Pneumatikus hajtómotor tengelyünk hőkezelt, hogy biztosítsa azt a szívósságot, amely a több millió start-stop ciklus túléléséhez szükséges.

Hogyan érjük el az ütésállóságot:

● Edzés és temperálás--- Alap hőkezelés a teljes szerkezeti szilárdság érdekében

● Karburizálás és oltás--- Kemény felületi réteget hoz létre, miközben megtartja a kemény, ütéselnyelő magot

● Erős mag szívósság--- Ellenáll a pneumatikus működtetésből adódó azonnali ütési terheléseknek

A teljesítmény előnyei:

● Kezeli a pneumatikus hajtás aktiválásának azonnali hatását

● Ellenáll a több millió start-stop ciklus okozta kifáradásnak

● Megőrzi a teljesítményt még nagyfrekvenciás üzemmódban is

● Megfelel a pneumatikus berendezések ütésálló beszerzési követelményeinek

Tömítési precíziós szabványok

A megbízható tömítés elengedhetetlen a pneumatikus rendszerekben a levegő szivárgásának megakadályozása és a nyomás fenntartása érdekében. Pneumatikus hajtómotor tengelyünket a precíziós szabványok szerint gyártjuk, amelyek biztosítják a pneumatikus tömítések és olajtömítések zökkenőmentes illeszkedését.

Összeszerelési kompatibilitás:

● Varratmentes illeszkedés pneumatikus tömítőgyűrűkkel és olajtömítésekkel

● Megfelel a magas tömítésű beszerzési követelmények összeszerelési szabványainak

● Csökkenti az összeszerelési időt és a beállítási igényeket

● Egyenletes tömítési teljesítményt biztosít a gyártási tételekben

Konfigurációs lehetőségek

Pneumatikus hajtómotor tengelyünk teljesen konfigurálható, hogy megfeleljen az Ön speciális munkakörülményeinek és felszerelési követelményeinek. Az alábbiakban a szabványos konfigurációs lehetőségek láthatók --- egyedi specifikációk is rendelkezésre állnak.

Nem tudja melyik konfigurációt válassza?Alkalmazásmérnökeink az Ön munkakörülményei és teljesítménykövetelményei alapján az optimális beállítást javasolják.

Alkalmazási forgatókönyvek Deep Dive

Pneumatikus hajtómotor tengelyünk a pneumatikus alkalmazások széles skálájában szolgál – mindegyik különböző korróziós, terhelési és tömítési követelményekkel. Az alábbiakban a leggyakoribb forgatókönyveket és mindegyikhez javasolt konfigurációt találjuk.

Szárazlevegős pneumatikus rendszerek

Forgatókönyv:Tiszta, száraz sűrített levegő ellenőrzött gyári környezetben. Minimális nedvességtartalom, nincsenek jelentős korrozív elemek.

Főbb kihívások:Nagyfrekvenciás start-stop hatás; hosszú élettartam; költséghatékonyság.

Ajánlott konfiguráció:42CrMo vagy 20CrMnTi ötvözött acél, Q&T + karburálás, standard bevonat, IT5-IT6 tömítés.

Tipikus felszerelés:Gyári automatizálási hajtóművek, standard pneumatikus motorok, szerelősor hengerei.

Olaj-víz vegyes nedves körülmények

Forgatókönyv:A sűrített levegő olajködöt és vízgőzt szállít --- ez gyakori számos ipari pneumatikus rendszerben, kenéssel és nem teljes levegőszárítással.

Főbb kihívások:Olaj-víz kavitációs korrózió; bevonat hámlási kockázata; a tömítés kompatibilitása olajos levegővel.

Ajánlott konfiguráció:304-es rozsdamentes acél (vagy 42CrMo javított bevonattal), speciális korróziógátló réteg, IT5-IT6 precíziós tömítés, kerekség ≤0,005 mm.

Tipikus felszerelés:Pneumatikus motorok olajkenéssel, ipari pneumatikus szerszámok, műhely sűrített levegős rendszerek.

Magas korróziós és kültéri környezetek

Forgatókönyv:Kültéri pneumatikus berendezések, vegyipari rendszerek vagy párás tengerparti környezet --- a korrózió az elsődleges probléma.

Főbb kihívások:Magas páratartalom és kémiai expozíció; rozsda és felületi degradáció; hosszú távú megbízhatóság zord körülmények között is.

Ajánlott konfiguráció:316 rozsdamentes acél a maximális ellenállásért, polírozott felület, precíziós köszörülés, anyagtanúsítványok.

Tipikus felszerelés:Kültéri hajtóművek, vegyi feldolgozó pneumatikus rendszerek, tengeri felszerelések.

Nagyfrekvenciás kerékpáros alkalmazások

Forgatókönyv:Pneumatikus manipulátorok, nagy sebességű pick-and-place rendszerek, automatizálási berendezések --- a tengely naponta több száz vagy több ezer alkalommal fordul meg.

Főbb kihívások:Fáradtság az ismételt ütközések miatt; kopás a csatlakozási pontokon; folyamatos teljesítmény több millió cikluson keresztül.

Ajánlott konfiguráció:42CrMo ötvözött acél a szilárdság és a szívósság egyensúlyáért, Q&T + karburálás, tervezett mag szívósság, edzett kopásálló felület.

Tipikus felszerelés:Pneumatikus manipulátorok, nagy sebességű felszedőkarok, automatizált összeszerelő rendszerek.

Nem biztos benne, hogy melyik forgatókönyv illik az alkalmazásához?Lépjen kapcsolatba pneumatikus alkalmazási mérnökeinkkel --- segítünk kiválasztani az optimális konfigurációt az Ön speciális munkakörülményei alapján.

Minőség és ellenőrzés

Minden Guanshuo pneumatikus hajtómotor tengely szigorú minőség-ellenőrzésen esik át, hogy megbízható teljesítményt biztosítson pneumatikus rendszerében.

Beérkező anyagok ellenőrzése:

● Anyagtanúsítási ellenőrzés (ötvözött acél és rozsdamentes acél)

● Kémiai összetétel vizsgálata

● Keménység és mikroszerkezet ellenőrzések

Folyamat közbeni minőségellenőrzés:

● Méretvizsgálat minden gyártási szakaszban

● Keménységellenőrzés hőkezelés után

● Felületi érdesség mérése

● Bevonatvastagság és tapadásvizsgálat (bevonatos tengelyek)

Végső ellenőrzés:

● Teljes méretellenőrzés, beleértve a tömítőfelületeket is

● Kerekség és hengeresség mérése

● Felületi minőség és bevonat integritásának ellenőrzése

● Menetmérés (a tengelyvég belső menetei)

Ellenőrző berendezés:

● Teljesen automatikus optikai ellenőrző rendszer

● Felületminőségi mérőeszközök

● Keménységmérők

● Hengerességmérő műszerek

● Menetmérők

Tanúsítványok:

● ISO 9001:2015 minőségirányítási rendszer

● Nemzeti High-Tech Enterprise

● 11 szabadalmaztatott technológia

GYIK

K: Hogyan válasszam ki a megfelelő anyagot a pneumatikus rendszeremhez?

V: Ez a munkakörülményeitől függ. Szárazlevegős rendszereknél jól működik a 42CrMo vagy a 20CrMnTi korróziógátló bevonattal. Olaj-víz kevert körülményekhez a 304-es rozsdamentes acél jó választás. Erős korróziós vagy vegyi környezethez válassza a 316 rozsdamentes acélt. Küldje el nekünk az állapot részleteit, és mi ajánljuk az optimális anyag- és bevonatkombinációt.

K: Ezek a tengelyek képesek kezelni az olaj-víz ködöt sűrített levegőben?

V: Igen. Az ötvözött acél tengelyek speciális korróziógátló bevonattal rendelkeznek, amely ellenáll az olaj-víz kavitációnak a sűrített levegőben, valamint a hidraulikaolajból vagy kenőolajból származó enyhe korróziónak. Súlyosabb körülmények esetén a rozsdamentes acél opciók (304 vagy 316) még jobb korrózióállóságot biztosítanak.

K: Milyen tömítési pontosságra számíthatok?

V: A tömítés illesztési szakaszának tűrése eléri az IT5-IT6 fokozatot Ra 0,1-0,4 μm felületi érdesség mellett. A kerekség ≤0,005 mm és a hengeresség ≤0,008 mm. Ezek a specifikációk biztosítják a pneumatikus tömítőgyűrűk és olajtömítések zökkenőmentes illeszkedését, megfelelve a magas tömítési összeszerelési szabványoknak.

K: Milyen tengelyvégi funkciók állnak rendelkezésre?

V: A szabványos tengelyvég belső menetei M5-től M12-ig terjednek. Egyedi funkciókat is hozzáadhatunk, például kulcshornyokat, lapokat vagy speciális profilokat a rajzi követelményeknek megfelelően. Mondja el, mihez kell csatlakoztatnia, és mi ennek megfelelően megtervezzük a tengelyvéget.

K: Biztosít-e anyagtanúsítványokat és vizsgálati jelentéseket?

V: Igen, minden tételhez mellékeljük az anyagtanúsítványokat --- ez különösen fontos a rozsdamentes acél tengelyeknél, ahol az anyagösszetétel közvetlenül befolyásolja a korróziós teljesítményt. Kérésre méretellenőrzési jelentések, keménységi vizsgálati jelentések és bevonatvastagság-jelentések is rendelkezésre állnak.

K: Tudna segíteni az anyagválasztásban, ha nem vagyok biztos benne?

V: Abszolút. Csak írja le a munkakörülményeket --- levegőminőség, nedvesség/olajtartalom, ciklus gyakorisága, terhelés típusa --- és mérnökeink javasolják az optimális anyag- és felületkezelési konfigurációt az adott pneumatikus alkalmazáshoz.

Beszéljen egy pneumatikus alkalmazásmérnökkel

A pneumatikus rendszer konfigurációja nem mindenki számára megfelelő. A megfelelő anyag-, bevonat- és tűrésválasztás teljes mértékben az Ön munkakörülményeitől függ. Alkalmazásmérnökeink segítenek abban, hogy az első alkalommal megfelelő legyen – nem kell túlfizetni a szükségtelen funkciókért, nem kell aláírni, és nem kockáztatja a korai meghibásodást.

Mérnökeink a következőkben tudnak segíteni:

● Anyagválasztás az Ön korróziós és terhelési követelményei alapján

● Felületkezelési és bevonási javaslatok

● Tolerancia és tömítési pontosság

● Tengelyvég kialakítása az Ön speciális berendezéséhez

● Költségoptimalizálás a teljesítmény csökkenése nélkül

Keresse fel alkalmazásmérnöki csapatunkat:

● Telefon / WhatsApp: +86-15990709753

● Válaszidő: 24 munkaórán belül műszaki megkeresésekre

A konzultáció felgyorsítása érdekében álljon készen:

● Üzemi állapot leírása (levegőminőség, nedvesség, hőmérséklet)

● Terhelési és kerékpározási gyakoriság

● Szükséges tengelyméretek

● Csatlakozási típus szükséges

● Becsült éves mennyiség

Ningbo Guanshuo Precision Hardware Co., Ltd.
Qingqing Road 268-1, Jiaochuan alkerület, Zhenhai kerület, Ningbo, Zhejiang, Kína
Alapítva 2016 • ISO 9001 tanúsítvánnyal rendelkező • Nemzeti csúcstechnológiai vállalat • 11 szabadalom
