A motor tengelyének alapvető technológiája az evolvens spline szerkezetben rejlik. A spline csatlakozásokat általában a mechanikus erőátvitelben használják a nyomaték átvitelére és az axiális mozgás lehetővé tételére, és az evolvens spline a legkiválóbb fogprofil az összes spline típus között.
Ellentétben a téglalap alakú bordákkal (téglalap alakú fogprofilokkal), az evolvens bordának van egy evolvens ívű fogprofilja - ugyanaz, mint a fogaskerék fogaké. Ez a kialakítás két alapvető előnnyel jár: automatikus központosítással és többfogú terhelésmegosztással.
Az automatikus központosításhoz a motor tengelyének összeszerelése során a bordás fogak felületei természetesen az evolvens görbe mentén vannak vezetve, lehetővé téve a tengely és az illeszkedő rész önbeállását további beállítás nélkül, ami nagy koaxiálisságot ér el. Ez a funkció nagymértékben csökkenti az összeszerelés nehézségeit, miközben nagyobb átviteli pontosságot biztosít. A többfogú terhelésmegosztáshoz az evolvens bordás fogprofil kialakítása biztosítja, hogy a terhelés egyenletesen oszlik el több fog között, elkerülve a téglalap alakú bordáknál szokásos helyi túlterhelést, ahol csak egy vagy néhány fog viseli a terhelést, jelentősen javítva a terhelhetőséget és az élettartamot.

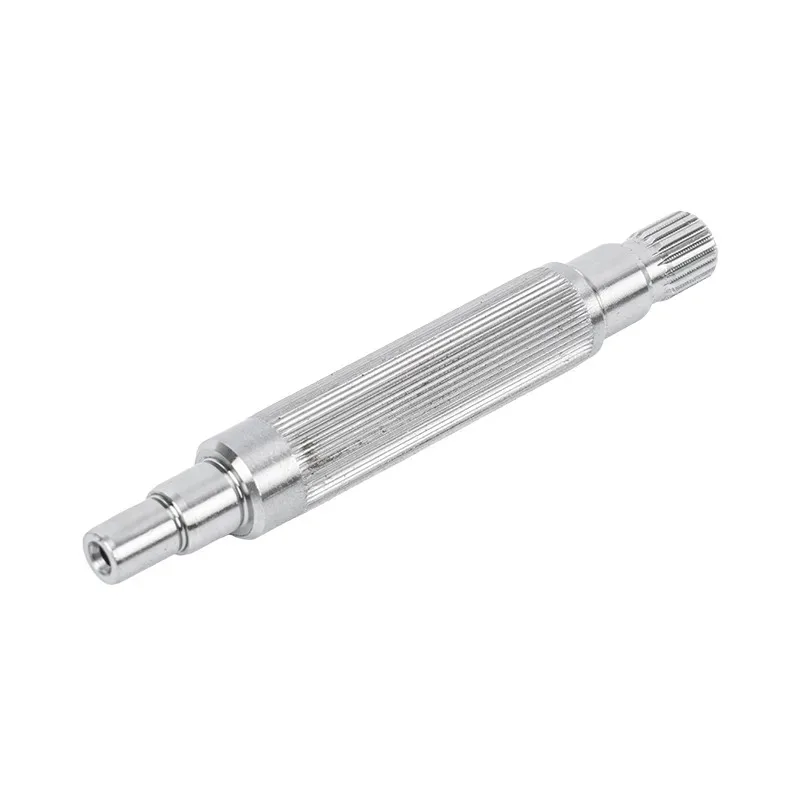

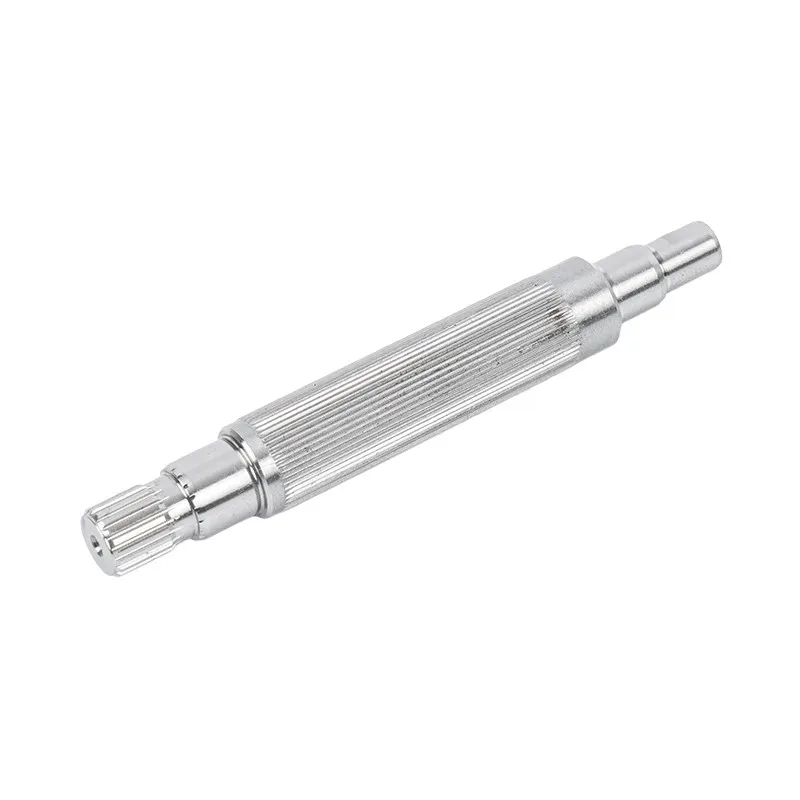

A Guanshuo Involute Spline Motor Shaft nagy foggyökér filéket (R0,3-R0,8) tartalmaz, ami tovább csökkenti a feszültségkoncentrációt a foggyökérnél, így a termék hosszabb fáradtsági élettartamot biztosít ütőterhelés és váltakozó igénybevétel esetén.
A Guanshuo motor tengelye a következő alapvető előnyöket kínálja, így ez az előnyben részesített megoldás a nagy sebességű és nagy pontosságú sebességváltó alkalmazásokhoz:
1. Automatikus központosítás, magasabb koaxialitás
A termék evolvens fogprofilja az összeszerelés során automatikusan középpontba kerül, így nagyobb koaxiális a tengely és az illeszkedő rész között, valamint simább átvitel érhető el. A téglalap alakú bordákhoz az igazításhoz szükséges pontos illeszkedéshez képest az evolúciós bordák automatikus központosítása nagymértékben csökkenti az összeszerelés nehézségeit, miközben nagyobb sebességi pontosságot biztosít.
2. Többfogú terhelésmegosztás, erős nagy teherbírás
A termék egyenletesen osztja el a terhelést több fog között, lényegesen jobb teherbírással, mint a téglalap alakú bordák. A nagyobb foggyökér filé (R0,3~R0,8) csökkenti a feszültségkoncentrációt, erősebb ütésállóságot, fáradtságállóságot és excentrikus teherbírást biztosít. Stabilabban működik gyakori előre és hátra forgás, valamint nagy terhelési ütési körülmények között, élettartama általában hosszabb, mint a téglalap alakú bordák.
3. Nagy sebesség, alacsony zajszint, nagy átviteli hatékonyság
A termék sima fogprofilokkal és minimális rácsosodási hatással rendelkezik, kiváló nagy sebességű teljesítménnyel, nagy átviteli hatékonysággal és alacsony hőtermeléssel. A rezgés- és zajszabályozás felülmúlja a téglalap alakú orsókat, így különösen alkalmas közepes és nagy sebességű forgó berendezésekhez, és előnyös megoldás nagy sebességű motorokhoz és precíziós orsókhoz.
4. Nagy feldolgozási pontosság, jó cserélhetőség
A Guanshuo evolúciós spline motor tengelye ≤0,015-0,03 mm-es spline-kiegyenlítési hibát, ≤0,02 mm-es szimmetriát és Ra≤0,8-1,6 μm-es fogfelületi érdességet ér el. A nagy pontosságú feldolgozás jó cserélhetőséget biztosít, megkönnyítve a berendezések karbantartását és a pótalkatrészek kezelését.
5. Átfogó minőség-ellenőrzési rendszer
A Guanshuo átment az ISO9001 minőségirányítási rendszer tanúsításán, amely teljes körű minőségellenőrzést hajt végre a nyersanyagoktól a késztermékekig. A társaság 11 szabadalmaztatott technológiával rendelkezik, amelyek kiterjednek a csapágytömítő szerkezetekre, a kombinált motortengely-szerkezetekre, a csapágytartó szerkezetekre és egyéb területekre.
| Paraméter | Specifikációs tartomány |
|---|---|
| Spline kiegyenlítési hiba | ≤0,015-0,03 mm |
| Spline szimmetria | ≤0,02 mm |
| Fogfelszíni érdesség | Ra ≤ 0,8~1,6 μm |
| Foggyökér filé | R0,3-R0,8 |
Alapvető jellemzőinek köszönhetően: automatikus központosítás, nagy koaxiális, sima sebességváltó, többfogú teherbírás, erős nagy terhelés- és ütésállóság, nagy sebesség és alacsony zajszint, nagy hatékonyság és hosszú élettartam, az involute spline motortengelyt széles körben használják a következő igényes forgatókönyvekben:
Új energetikai járművek: Hajtómotor nagy sebességű tengelyes alkalmazásokhoz. Az evolúciós spline automatikus központosítás biztosítja a sebességváltó stabilitását nagy sebességnél, míg a többfogú terhelésmegosztás megfelel a nagy nyomatékkimeneti követelményeknek.
Nagy sebességű motorok és precíziós orsók: Közepes és nagy sebességű forgó berendezések fő hajtóműelemei. A sima fogprofilok, a minimális rácsos ütés és az alacsony hőtermelés miatt a nagy sebességű motorok előnyben részesített megoldása.
Ipari automatizálás: Robotcsuklók, szervomotorok, precíziós erőátviteli rendszerek. A nagy pontosság és a jó cserélhetőség megfelel az automatizálási berendezések magas megbízhatósági követelményeinek.
Építőipari gépek: Erőátviteli tengely alkalmazások gyakori előre és hátra forgás és nagy terhelésű ütközési körülmények között. Az erősebb ütésállóság és a fáradtságállóság hosszabb élettartamot biztosít.
Szerszámgépek: Orsó átvitel CNC szerszámgépekhez és megmunkáló központokhoz. A magas koaxialitás és az alacsony vibráció biztosítja a megmunkálási pontosságot.
A Guanshuo termékei olyan értékesítési régiókra terjedtek ki, mint Guangzhou, Jiangsu, Fujian, Anhui, Shandong és más területek, és együttműködési kapcsolatokat építettek ki olyan márkákkal, mint a Goldsmiths, a French Decathlon, az Omron és a Yasi.
Annak érdekében, hogy a beszerzési szakemberek jobban megértsék a termék műszaki előnyeit, az alábbi táblázat szisztematikus összehasonlítást nyújt az evolvens spline és a téglalap alakú spline között:
| Dimenzió | Evolúciós spline (guanshuo) | Téglalap alakú spline |
|---|---|---|
| Központozási módszer | Automatikus központosítás, fogprofil irányított igazítás | Precíziós illesztést igényel, a központosítás pontossága a megmunkálástól függ |
| Koaxialitás | Magas (automatikus központosítással biztosított) | Közepes (a hézag illeszkedésétől függ) |
| Terhelés-elosztás | Többfogú egyenletes terhelésmegosztás | Kevés fog viseli a terhelést, hajlamos a helyi túlterhelésre |
| Foggyökér stressz | Nagy filé (R0,3~R0,8), alacsony feszültségkoncentráció | Magas feszültségkoncentráció, hajlamos a kifáradásos repedésekre |
| Ütésállóság | Erős | Gyenge |
| Anti-excentrikus teherbírás | Erős | Gyenge |
| Nagy sebességű teljesítmény | Kiváló (sima fogprofil, minimális rácsosodás) | Átlagos (nagyobb hálóhatás) |
| Rezgés és zaj | Alacsony | Magasabb |
| Átviteli hatékonyság | Magas | Közepes |
| Élettartam | Hosszú (általában hosszabb, mint a téglalap alakú spline) | Rövidebb |
| Feldolgozási pontosság | Magas (kiegyenlítési hiba ≤0,015 ~ 0,03 mm) | Közepes |
| Felcserélhetőség | Jó | Átlagos |
| A legalkalmasabb forgatókönyv | Nagy sebességű, nagy pontosságú, nagy terhelésű, gyakori előre-hátramenet | Alacsony fordulatszámú, kis terhelésű, általános sebességváltó |
A fenti összehasonlítás egyértelműen azt mutatja, hogy a termék átfogóan felülmúlja a téglalap alakú bordákat a központosítási pontosság, a terhelhetőség, az ütésállóság, a nagy sebességű teljesítmény és az élettartam tekintetében. A nagy hatékonyságot, hosszú élettartamot és alacsony karbantartási költségeket célzó átviteli rendszerek esetében az evolúciós spline a kiváló választás.
A Guanshuo teljes körű szolgáltatási támogatást nyújt a tengelyhez:
Minta Stage: Műszaki paraméterek testreszabási tanácsadás, 3D-s rajz közös tervezési ellenőrzés, ingyenes mintaszolgáltatás és költségoptimalizálási tervek, a termék megfeleltetésének biztosítása a vevő felszerelési feltételeivel és költségcsökkentési követelményeivel.
Tömeggyártás: Teljes folyamatú CNC feldolgozás minőségének nyomon követhetősége, 48 órás gyártási előrehaladás vizuális visszajelzés, ISO9001 rendszertanúsítási minőségellenőrzés, VMI készletkezelés támogatása és vészhelyzeti rendelések reagálása.
Értékesítés utáni: 24 hónapos meghosszabbított garanciaidő, globális problémák 48 órán belüli helyszíni diagnosztizálása, folyamatfrissítési és iterációs megoldások ingyenes biztosítása, vásárlói berendezések kopási adatbázisának létrehozása a korai figyelmeztetéshez és karbantartáshoz.
Gyors válasz: Érdeklődésre, terméktanácsadásra 24 órán belül válaszolunk.
Eredeti gyári gyártás, minőségellenőrzhető: A Guanshuo az Involute Spline Motor Shaft közvetlen gyártója, teljes folyamatvezérléssel a nyersanyagoktól a késztermékekig.

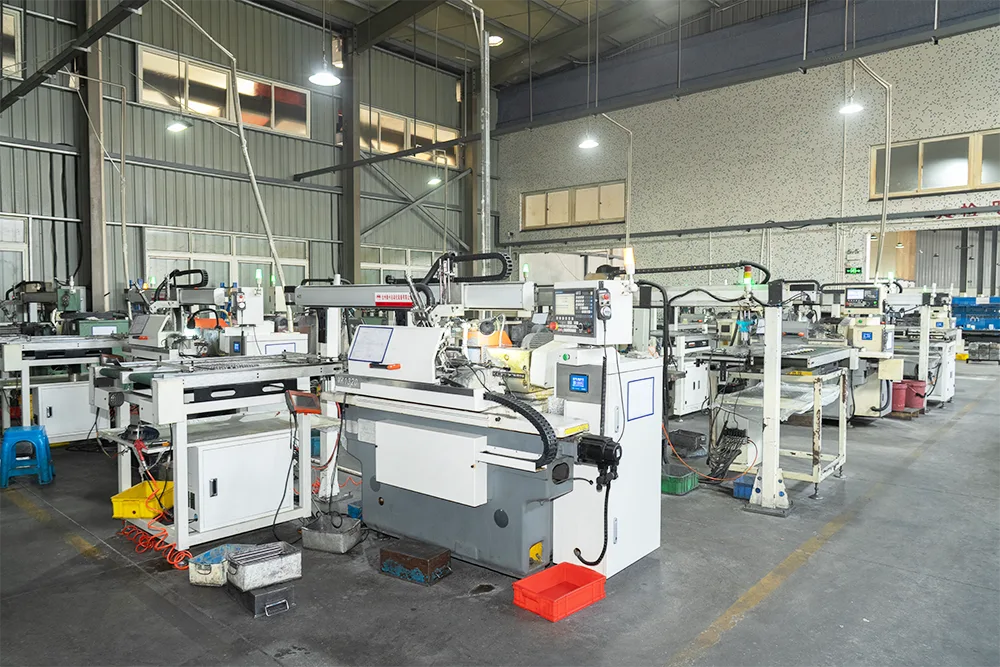

Korszerű berendezések, elegendő termelési kapacitás: A több mint 50 alkalmazottból álló csapat, 26 CNC hengercsiszoló, 6 hobbing gép és egyéb fejlett berendezések biztosítják a nagy volumenű megrendelések időben történő szállítását.
Mély műszaki szakértelem, szabadalmi támogatás: 11 szabadalmaztatott technológia a termék és a kapcsolódó termékek több alapvető műszaki vonatkozását fedi le.
Teljes tanúsítványok, hangrendszerek: Az ISO9001 tanúsítási rendszer a teljes kutatás-fejlesztési, gyártási és értékesítési folyamaton végigfut.
Átfogó szolgáltatások, gondtalan utóértékesítés: Teljes életciklus szolgáltatástámogatás a mintáktól a tömeggyártásig, az értékesítés előtti értékesítéstől az értékesítés utániig.
V: Két alapvető előnye: automatikus központosítás – a fogprofil természetesen irányítja a beállítást az összeszerelés során, ami nagyobb koaxiálisságot ér el; és többfogú terhelésmegosztás – a terhelések egyenletesen oszlanak el több fog között, ami erősebb teherbírást, jobb ütésállóságot és hosszabb élettartamot biztosít.
V: A fogfelület érdessége elérheti a Ra≤0,8-1,6 μm-t, a spline-kiegyenlítési hiba ≤0,015-0,03 mm, a szimmetria ≤0,02 mm, a foggyökér filé pedig R0,3-R0,8.
V: CNC főzőlapozást vagy marást használnak, nagy pontosságú CNC hengeres csiszolókkal kombinálva a külső kör befejezéséhez, és a teljes folyamatot az ISO9001 rendszer szerint ellenőrzik.
V: Alkalmas nagy sebességű, nagy pontosságú, közepes és nagy terhelésű, gyakori előre-hátra forgási és ütési terhelésű átviteli forgatókönyvekhez, beleértve az új energiájú jármű hajtómotorokat, nagy sebességű motorokat, precíziós orsókat és ipari automatizálási berendezéseket.
V: 24 hónapos kiterjesztett garancia, globális problémadiagnosztika 48 órán belül, ingyenes folyamatfrissítési megoldások és 24 órán belüli megkeresés.
V: Küldjön be érdeklődést a hivatalos webhelyen vagy e-mailben. Válaszoljon 24 órán belül, és az árajánlat egyértelműen jelzi a legfontosabb paramétereket.
V: A nagy pontosságú feldolgozás jó cserélhetőséget biztosít, megkönnyíti a berendezések karbantartását és a pótalkatrészek kezelését, valamint csökkenti a karbantartási költségeket.
