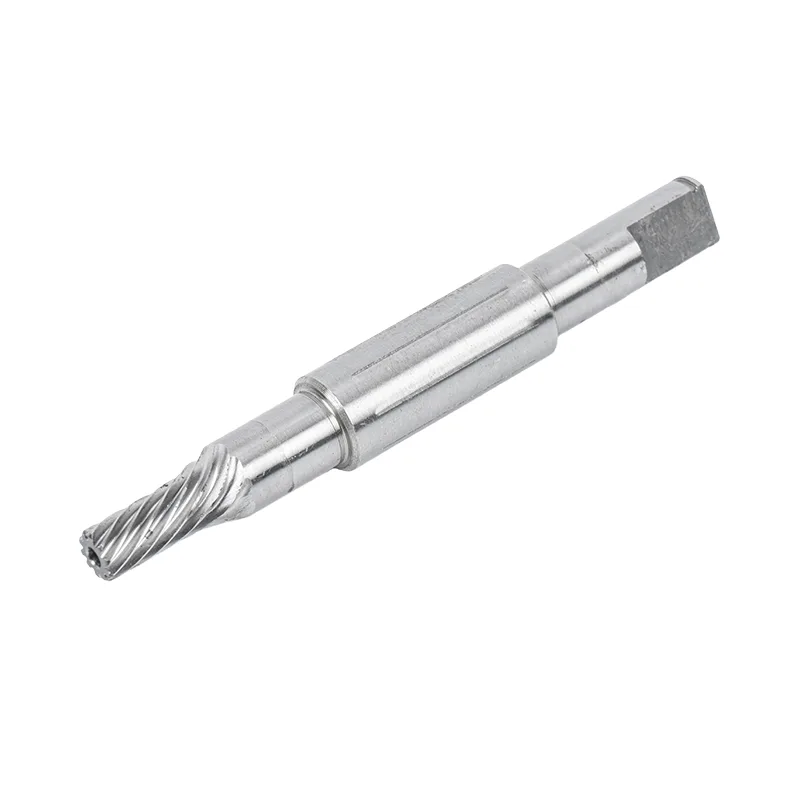

A jobb kiválasztásaHidraulikus hajtású motortengelykritikus mérnöki döntés, amely közvetlenül befolyásolja hidraulikus rendszerének teljesítményét, tartósságát és megbízhatóságát. Akár mobil hidraulikus alkalmazáshoz, akár ipari erőgéphez vagy speciális berendezéshez ad meg tengelyt, a kiválasztási folyamat több műszaki paraméter alapos értékelését igényli. Ez az útmutató azt az öt alapvető tényezőt tárja fel, amelyet a mérnököknek és a beszerzési szakembereknek értékelniük kell, amikor egyedi hidraulikus hajtott motortengelyt vásárolnak. Az anyagösszetételtől és a hőkezeléstől a geometriai precizitásig és a felületkezelésig minden tényező létfontosságú szerepet játszik abban, hogy a tengely megfeleljen az Ön alkalmazásának szigorú üzemeltetési követelményeinek. Ezen kritikus szempontok megértésével megalapozott döntést hozhat, amely optimalizálja a rendszer teljesítményét és meghosszabbítja a hidraulikus motor szerelvény élettartamát.
1. Anyagválasztás és kohászati tulajdonságok
Minden nagy teljesítmény alapjaHidraulikus hajtású motortengelyanyagi összetételében rejlik. A tengelynek ellenállnia kell a ciklikus terhelésnek, a torziós feszültségnek és a potenciálisan korrozív környezetnek, miközben meg kell őriznie a méretstabilitást több ezer üzemórán keresztül. A gyakori anyagok közé tartoznak a közepes széntartalmú acélok, mint például az AISI 1045 általános alkalmazásokhoz, és az ötvözött acélok, mint az AISI 4140 vagy a 42CrMo a nagyobb szilárdsági követelményekhez. A kiváló korrózióállóságot igénylő alkalmazásokhoz a rozsdamentes acélok, például a 17-4PH kiváló egyensúlyt biztosítanak az erő és a tartósság között.
Az anyagválasztási folyamat során figyelembe kell venni a hidraulikus rendszer sajátos működési feltételeit. Az olyan tényezők, mint az üzemi nyomás, a forgási sebesség, a hőmérséklet-tartomány és a hidraulikus folyadékoknak való kitettség, mind befolyásolják az optimális anyagválasztást. Az alacsony fordulatszámú, nagy nyomatékú alkalmazásokban jól működő tengely nagy sebességű, folyamatos üzemű forgatókönyv esetén idő előtt meghibásodhat. Ezenkívül az anyag hőkezelésre adott reakciója és megmunkálhatósága kulcsfontosságú szempontok, amelyek mind a teljesítményt, mind a gyárthatóságot befolyásolják.
Mérnöki betekintés:A tengely anyagának folyáshatára és fáradtságállósága közvetlenül összefügg a motor azon képességével, hogy egyenletes nyomatékot adjon le. A megfelelő mechanikai tulajdonságokkal rendelkező anyag kiválasztása biztosítja, hogy a tengely elbírja a csúcsterheléseket anélkül, hogy plasztikus deformációt vagy idő előtti meghibásodást tapasztalna. A haladó anyagvizsgálat, beleértve az ütés- és keménységellenőrzést, bevett gyakorlat a vezető gyártó létesítményekben.
2. Geometriai pontosság és mérettűrések
A geometria pontossága nem alku tárgya, ha hidraulikus hajtású motortengelyről van szó. A tengelynek zökkenőmentesen kell illeszkednie a csapágyakhoz, tömítésekhez és tengelykapcsoló-alkatrészekhez, amelyek szigorú mérettűrést igényelnek. A legfontosabb geometriai paraméterek közé tartozik a tengely átmérője, a koncentrikusság, a kerekség és az egyenesség. Még a megadott tűréshatároktól való kisebb eltérések is vibrációhoz, idő előtti csapágykopáshoz, tömítésszivárgáshoz és a rendszer általános hatékonyságának csökkenéséhez vezethetnek.
A modern gyártási eljárások, mint például a CNC esztergálás, köszörülés és hónolás lehetővé teszik a tengelyek mikron szintű pontosságú gyártását. A potenciális beszállítók értékelésekor alapvető fontosságú annak felmérése, hogy képesek-e szigorú tűréshatárokat következetesen fenntartani a gyártás során. A tengely geometriájának el kell fogadnia minden olyan bordát, hornyot vagy menetet, amely az erőátviteli útvonal szerves részét képezi. A szögletes vagy evolvens alakú spline profilok különös figyelmet igényelnek a megfelelő terheléselosztás és nyomatékátvitel biztosítása érdekében.
Kritikus dimenzióellenőrzések
- Átmérőtűrés: Általában ±0,01 mm-re tartják a csapágyszereléshez
- Koncentricitás: Biztosítja a forgási egyensúlyt és minimalizálja a vibrációt
- Egyenesség: Megakadályozza a bekötést és az egyenetlen terheléseloszlást
- Spline profil pontosság: elengedhetetlen a megfelelő nyomatékátvitelhez
- Reteszhorony méretei: Pontosan meg kell egyeznie a tengelykapcsoló specifikációival
3. Felület- és bevonatelőírások
A hidraulikus hajtású motortengely felületi minősége jelentősen befolyásolja teljesítményét és élettartamát. A sima felület csökkenti a súrlódást a csapágyfelületeken, minimalizálja a tömítések kopását, és jobb ellenállást biztosít a korrózióval és a fáradási repedésekkel szemben. A felületi érdesség jellemzően Ra (átlagos érdesség) értékekkel van megadva, a kritikus csapágycsapoknál gyakran 0,4 µm Ra vagy jobb felületre van szükség.
Az alapvető felületi követelményeken túl a speciális bevonatok javíthatják a tengely teljesítményét igényes környezetben. A nikkel bevonat kiváló korrózióállóságot és keménységet biztosít, míg a speciális bevonatok, például a nikkel-alumínium rétegek javíthatják a kopásállóságot és csökkenthetik a súrlódást. A bevonat vagy a felületkezelés megválasztását a működési környezet összefüggésében kell értékelni, beleértve a nedvességnek, vegyszereknek és koptató szennyeződéseknek való kitettséget.
Teljesítmény megjegyzés:A megfelelő felület-előkészítés és kikészítés elengedhetetlen az optimális tömítési teljesítmény eléréséhez és a folyadékszivárgás megelőzéséhez. A jól kidolgozott tengelyfelület meghosszabbítja a tömítés élettartamát és csökkenti a karbantartási időközöket. A fejlett csiszolási és szuperfiniselési képességekkel rendelkező gyártók kiváló felületi integritást biztosítanak, amely közvetlenül a helyszíni megbízhatóságban nyilvánul meg.
4. Hőkezelési és keménységi profil
A hőkezelési folyamatok átalakítják a tengely anyagának mikroszerkezetét, biztosítva a szükséges mechanikai tulajdonságokat az igényes hidraulikus alkalmazásokhoz. A tengely keménységi profilját gondosan meg kell tervezni, hogy egyensúlyba kerüljön a kopásállóság és a szívósság között. A burkolat keményítési folyamatai, például a karburálás vagy a nitridálás kemény, kopásálló felületi réteget hoznak létre, miközben megtartják a kemény, képlékeny magot, amely képes elnyelni az ütési terheléseket.
Az átkeményedés megfelelő lehet kisebb tengelyeknél vagy olyan alkalmazásoknál, ahol egyenletes keménységre van szükség az egész keresztmetszetben. Nagyobb tengelyeknél vagy nagy torziós terhelésnek kitett tengelyeknél azonban a differenciális keménységprofil gyakran biztosítja a felületi tartósság és a mag szívósságának optimális kombinációját. A hőkezelési folyamatot gondosan ellenőrizni kell, hogy elérjük a megadott keménységi értékeket anélkül, hogy torzulások vagy maradék feszültségek lépnének fel, amelyek veszélyeztethetik a méretpontosságot.
Tipikus keménységi előírások
- Felületi keménység: 55-62 HRC kopásálló alkalmazásokhoz
- Magkeménység: 25-35 HRC a szívósság és ütésállóság érdekében
- Tokmélység: 0,5-2,0 mm az alkalmazási követelményektől függően
- Torzítás-szabályozás: Kritikus a mérettűrések fenntartásához
5. Testreszabási lehetőségek és tervezési rugalmasság
Minden hidraulikus alkalmazás egyedi kihívásokat jelent, amelyek egyedi tervezésű tengelymegoldást igényelhetnek. A geometria, az anyag, a hőkezelés és a felületkezelés testreszabásának képessége lehetővé teszi a tengely optimalizálását az adott működési feltételekhez. Akár speciális spline-profilra, akár nem szabványos hosszúságra van szüksége, akár a funkciók egyedi kombinációjára van szüksége, az átfogó testreszabási lehetőségeket kínáló gyártóval való együttműködés elengedhetetlen.
A tervezési rugalmasság túlmutat a szabványos méretek egyszerű módosításán. A fejlett gyártási lehetőségek lehetővé teszik összetett geometriák előállítását, beleértve a lépcsős tengelyeket, a kúpos szakaszokat és az integrált funkciókat, amelyek csökkentik az összeszerelés bonyolultságát. A prototípusok gyors előállításának és a tervek megismétlésének képessége jelentősen felgyorsíthatja a termékfejlesztési ciklusokat, és biztosítja, hogy a végső tengely minden teljesítménykövetelménynek megfelel.
Testreszabási előny:Egy igazán egyedi tengelymegoldás megfelel az alkalmazás speciális igényeinek, az extrém terhelésektől és nagy sebességektől a korrozív környezetekig és a helyszűkeig. Ez a célzott megközelítés maximalizálja a rendszer teljesítményét és megbízhatóságát. A házon belüli mérnöki támogatásnak és a rugalmas gyártósoroknak köszönhetően a gyártók még a legbonyolultabb tervezési specifikációkat is képesek teljesíteni a minőség és az átfutási idők rovására.
