Egy zsákfurat elég mély lehet az ellenőrzési jelentésben, és még mindig megállíthatja a betétet a tervezett helyzeténél. A hiányzó részlet gyakran az alsó profil: a fúrt üreg legmélyebb pontja nem a teljes átmérőjű furat vége.
A rajz áttekintésének kiindulópontja a benne lévő komponens. Mi találja meg? Meddig kell bemenni? Érinti az alját, vagy tisztának kell maradnia? Ezek a válaszok határozzák meg, hogy mely méretek érdemelnek szigorú ellenőrzést. A nem megfelelő tulajdonsághoz rendelt pontos mélységtűrés nem oldja meg az összeszerelési problémát.
Először is ellenőrizze együtt a furatot és a mélységet
A miénkzsákfuratú motor tengelyének specifikációia furatátmérőket 2 és 30 mm között, a furatmélységeket pedig 5 és 150 mm között adja meg. Ugyanez a termékoldal 10:1 maximális mélység-átmérő arányt ad, a nagyobb arányok pedig műszaki felülvizsgálatot igényelnek.
Ez az utolsó feltétel megváltoztatja a tartomány olvasásának módját. A 2 mm-es furat és a 150 mm-es mélység egyaránt a felsorolt végpontok, de ezek kombinálásával 75:1-es furat keletkezik. Ez nem egy szabványos kombináció csak azért, mert minden szám szerepel a katalógusban.
| Furat átmérője | Szűréshez használt mélység | Mélység ÷ átmérő | Rajz-ellenőrzés eredménye |
|---|---|---|---|
| 2 mm | 20 mm | 10:1 | A felsorolt arányhatáron; ellenőrizze az anyagot, a profilt, a tűréshatárt és az ellenőrzési hozzáférést. |
| 10 mm | 100 mm | 10:1 | Csak az arány képernyőn megy át. A többi követelményt még felül kell vizsgálni. |
| 15 mm | 150 mm | 10:1 | A felsorolt mélységhatáron és arányhatáron egyaránt. |
| 2 mm | 150 mm | 75:1 | A felsorolt 10:1 határon kívül; ne kezelje rutin katalóguskonfigurációként. |
150 mm-es árnyékolási mélység esetén 10-zel osztva 15 mm-es furatot kapunk. Ez egy aritmetikai küszöb, nem pedig a furat 15 mm-re történő növelése. A nagyobb lyuk túl kevés falat hagyhat maga után, vagy megváltoztathatja a betét rögzítésének módját.
Állapodjon meg, hogy melyik mélységet használja az arányvizsgálat során. Ha a rajz teljes átmérőjű mélységet ad meg, előfordulhat, hogy a fúrónak messzebbre kell nyúlnia a létrehozásához. A szerszám elérése, a fenékgeometria és a forgácselszívás továbbra is a folyamat áttekintésébe tartozik.
Egy lyuk, három különböző mélység
Egy jegyzet, mint plFURAT 10 × 20 MÉLYtúl sok teret hagy az értelmezésnek, amikor az utolsó néhány milliméter számít. Használjon metszetnézetet, és azonosítsa a szabályozott felületeket.
Teljes átmérőjű mélység
Ez a megadott hengeres furat tengelyirányú elérése, mielőtt az alsó profil elkezdi csökkenteni az átmérőjét. Ha egy lapkának meghatározott hosszúságú hengeres kapcsolódásra van szüksége, akkor méretezze meg azt a tartományt. A szájnál lévő bevezető letörés nem biztosítja ugyanazt az érintkezést, mint az egyenes furat.
Legmélyebb pont mélysége
Ez eléri a legtávolabbi belső pontot. Kúpos fúrófenekével túlnyúlik a teljes átmérőjű tartományon. A zárt végén lévő maradék anyag ellenőrzésénél számít, de nem árulja el, hogy egy lapos végű betét meddig tud behatolni.
Használható beépítési hossz
Ez a szerelvényhez tartozik, nem a fúróhoz. Ez függ az illeszkedő rész átmérőjétől és végformájától, a helymeghatározó vállától, a szájletöréstől és a szükséges alsó hézagtól. Egy kisebb vagy lekerekített betét behatolhat a kúpos fenék részébe; egy szorosan illeszkedő, lapos végű betét nem lehet. Ellenőrizze együtt az illeszkedő profilokat.
Gyári nézetünk: ha a betétnek egy vállon kell ülnie, tegye ezt a vállát a helymeghatározó elemnek, és határozzon meg hézagot a furat aljáig. Ha a fenéknek meg kell találnia a lapkát, adja meg annak érintkezési geometriáját és a vonatkozó mélységet a szerelési nullapontból. Ne bízza ezt a választást egy általános fúrási megjegyzésre.
A lapos fenékre vonatkozó követelmény szintén részletezést igényel. Adja meg a szükséges felfekvési területet, a megengedett sarok sugarát és azt, hogy megengedett-e a központi mélyedés. A lapos fenekű fúróként leírt szerszám önmagában a neve alapján nem határoz meg minden, az üregben maradt jellemzőt.
Számítsa ki a végfalat a legrosszabb megengedett méreteknél
A furat mögött hagyott névleges távolság nem a minimális fal. Használja a legrövidebb megengedett külső hosszt és a legmélyebb megengedett belső jellemzőt, mindkettőt ugyanarról az oldalról hivatkozva.
Ha ehelyett a 20,00 mm-es méret a legmélyebb pontot szabályozná, akkor ugyanaz a külső hossz 24,95–20,02 = 4,93 mm. A 3 mm-es eltérés teljes mértékben a mélységméret jelentéséből adódik. A ±0,02 mm-es meghúzás nem oldja meg ezt a kétértelműséget.
Ez a számítás csak a geometriát ellenőrzi. Nem bizonyítja, hogy az 1,93 mm-es fal biztonságos-e nyomaték, hajlítás, behelyezési terhelés, belső nyomás vagy kifáradás esetén. Az anyag, a hőkezelés és a teljes tengelygeometria még tervezési értékelést igényel.
A radiális falat külön ellenőrizze. Kerek tengelyszakaszban központosított, kerek furatnál a névleges radiális fal az(külső átmérő – furatátmérő) / 2. Egy eltolt furat vékonyabb falat hagy az egyik oldalon. Tekintse át a furatot a környező legkisebb tengelyszakaszhoz és a közeli hornyokhoz vagy keresztfuratokhoz, ne csak a legnagyobb külső átmérőhöz.
Pontosítsa ott, ahol az összeállításnak szüksége van rá
A Guanshuo zsákfurat termékadatai ±0,01 mm-es furatátmérő-tűrést, ±0,02 mm-es mélységtűrést, ≤0,01 mm-es furat-folyó koaxialitást és Ra ≤0,8 μm-es furat belső falának érdességét tartalmazzák. Ezek különböző vezérlők. Egyik sem helyettesíti a többit.
| Felsorolt zsáklyuk paraméter | Mit segít az ellenőrzésben | Amire a rajznak még szüksége van |
|---|---|---|
| Furatátmérő ±0,01 mm | Megengedett furatméret | Az illeszkedő részek határai és a tervezett távolság vagy interferencia; azonosítsa a szabályozott furat területét. |
| Mélység ±0,02 mm | A megadott mélység jellemző tengelyirányú helyzete | Referencialap és az, hogy a méret a hengernél, az ülőfelületnél vagy a legmélyebb pontnál végződik-e. |
| A furat és a csap közötti koaxialitás ≤0,01 mm | Belső és külső jellemzők kapcsolata | Funkcionális naplóadat, az alkalmazandó rajzszabvány és a jóváhagyott ellenőrzési módszer. Ne címkézze át ezt felszíni kifutásnak. |
| Belső fal Ra ≤0,8 μm | Furat felületi textúra | Felületi régió, értékelési követelmények és hozzáférés a méréshez. Nem adja meg az átmérőt vagy az alsó síkságot. |
Egy 10,00 ± 0,01 mm-es furat és egy 9,97 ± 0,01 mm-es betét a minimális átmérőjű hézagot 9,99 - 9,98 = 0,01 mm, a maximális pedig 10,01 - 9,96 = 0,05 mm-t ad. Ezek illusztrációs korlátok, nem ajánlott illeszkedés. Az, hogy működnek-e, a hőmérséklettől, a tartástól, a beállítástól és az összeszerelési követelményektől függ.
Inkább felülvizsgáljuk ezt a két illeszkedési méretet együtt, mintsem ok nélkül adjunk hozzá szűkebb furattűrést. Ha csak egy rövid régió találja meg a betétet, azonosítsa azt a régiót. Az üreg többi része szabad térként szolgálhat, a kialakítástól függően.
A vaküreg olyan alkatrésznek felel meg, amely az egyik végéről belép, míg a másik vége zárva marad. Aátmenő furatú motortengelyfolyamatos átjárásra alkalmas. Ne válasszon zsákfuratot olyan kábel- vagy folyadékúthoz, amelynek az ellenkező végén kell kilépnie, kivéve, ha a kialakítás tartalmaz egy másik megfelelő járatot. A zárt vég önmagában szintén nem hoz létre tömített szerelvényt vagy behatolásvédelmi minősítést.
A zárt vég megváltoztatja a megmunkálást és az ellenőrzést

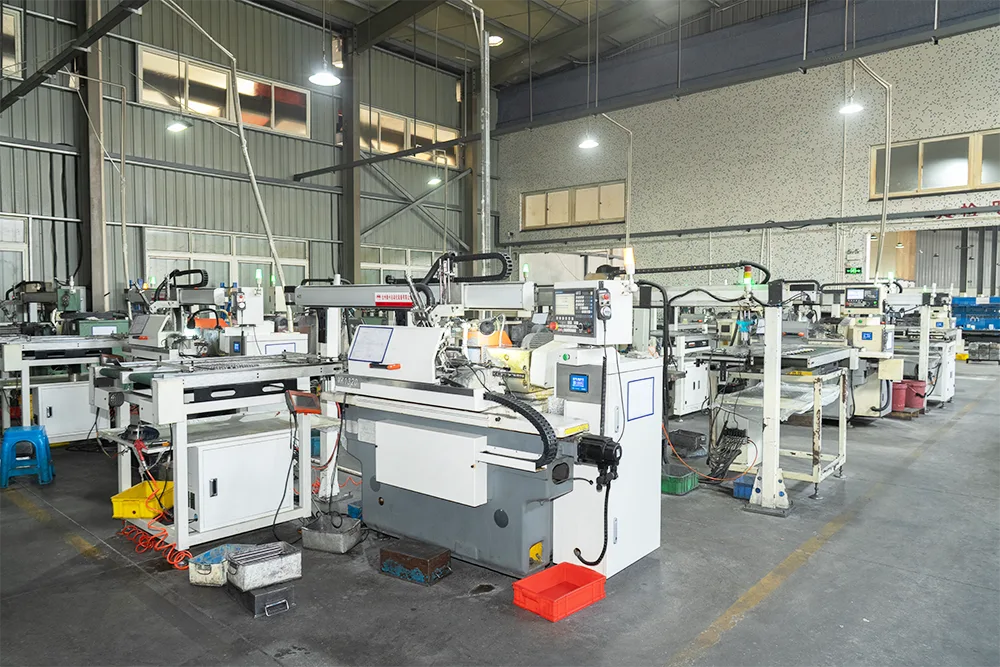

A Guanshuo CNC esztergálást és fúrást használ zsákfuratú tengelyeihez. Gyártási szempontból a nehéz kérdés nem egyszerűen az, hogy egy vágószerszám eléri-e a mélységet. A forgácsnak úgy kell elhagynia a furatot, hogy a felülete ne sérüljön, a szerszámnak stabilnak kell maradnia, a kész geometriának pedig mérhetőnek kell lennie.
A hosszabb elérhetőség és a korlátozott hozzáférés fontossá teszi az anyag- és forgácseltávolítási stratégiát. A belső hornyokat, szoros furatillesztést és szabályozott alsó felületet tartalmazó rajz eltérő sorrendet igényelhet, mint a sima hézagüreg. Határozza meg, mely funkciók hajtanak végre egy funkciót, mielőtt mindenhol ugyanazt a felületet kérné.
Ellenőrzéskor a száj mérése nem határozza meg a furat méretét a teljes kapcsolódási hosszban. Hasonlóképpen, a kúpot érintő mélységmérő nem tud teljes átmérőjű mélységet megállapítani, hacsak az érintkezési geometriája és a mérési módszere nem veszi figyelembe ezt a profilt.
| Követelmény | Egyetért a gyártóval |
|---|---|
| Elköteleződés beszúrása | Hol ellenőrizzük a furat méretét és hogyan ellenőrizzük a használható hengerhosszt. |
| Alsó hézag vagy ülés | Melyik felületen érintkezik a mélységmérő, és hogyan történik az alsó profil ellenőrzése. |
| Igazítás a tengelyhez | Melyik munkanapló határozza meg a nullapontot, és hogy az ellenőrzési módszer eléri-e a szükséges belső régiót. |
| Tisztaság | Engedélyezett maradék forgács vagy szennyeződés, ellenőrzési hozzáférés és védelem tisztítás után. Használjon alkalmazás-specifikus elfogadási feltételt. |
| Végső állapot | Függetlenül attól, hogy a méret, a geometria és az érdesség vonatkozik-e a hőkezelésre és bármilyen végső felületi folyamatra. |
A funkcionális mérőeszköz segíthet egy meghatározott illeszkedési boríték ellenőrzésében, de nem igazol automatikusan minden méretet, textúrát és geometriai követelményt. Válassza ki az elfogadott jellemző mérési módszerét. A miénkmotortengely vizsgálati útmutatókiterjed a szélesebb tengelyellenőrzésekre; a vaküregnek saját hozzáférésre és érintkezési pont felülvizsgálatra van szüksége.
Küldje el a párosítási részletet, ne csak a furat átmérőjét
Hasznos árajánlat áttekintéshez küldje el a tengelyrészt a betétrajzzal vagy a vonatkozó méretekkel együtt. A Guanshuo vaklyuk testreszabási folyamata elfogadja a belső alkatrész rajzát vagy fizikai mintáját. Tartalmazza:
- Az üreg célja és az a jellemző, amely a belső alkatrészt megtalálja vagy megtartja.
- A furatméret határai, a szükséges kapcsolódási hossz, a fenékhézag vagy az illeszkedési követelmény és a megengedett alsó profil.
- Minimális vég- és sugárirányú falak, valamint a közeli menetek, hornyok vagy keresztfuratok.
- Anyag, hőkezelési állapot, végső felületi követelmények és funkcionális naplóadatok.
- Ellenőrzési és tisztasági elfogadási kritériumok, az illeszkedési határértékekkel, ahol az illeszkedés számít.
A leghasznosabb rajzfejlesztés gyakran egy metszetnézet egyetlen egyértelmű mélységhivatkozással. Lehetővé teszi, hogy a tervezés, a megmunkálás és az ellenőrzés ugyanazon összeszerelési állapot felé haladjon.
Gyakran ismételt kérdések
A 20 mm-es zsákfurat mélysége azt jelenti, hogy a betét 20 mm-t is behatol?
Nem feltétlenül. A méret a legmélyebb fúrási pontra vonatkozhat, nem pedig a teljes átmérőjű furatra. A felhasználható beépítési hossz a betét átmérőjétől, végprofiljától, a helymeghatározástól és a szükséges távolságtól is függ.
Készíthet-e a Guanshuo 2 mm-es, 150 mm mély furatot a felsorolt tartományon belül?
Ez a kombináció 75:1 mélység-átmérő arányt ad, a felsorolt 10:1 határon kívül. A különálló 2-30 mm átmérőjű és 5-150 mm mélységtartomány nem minden kombinációt támogat. A nagyobb arányok mérnöki felülvizsgálatot igényelnek.
Hogyan számíthatom ki a minimális zsákfurat végfalat?
Vonja le a maximális legmélyebb pont mélységét a minimális nyitási felülettől a zárt végig, ugyanazt a referenciafelületet használva. Ha a mélység a teljes átmérőjű tartományra van megadva, adja meg a maximális további alsó profilmélységet. Az eredmény egy geometriai hézag, nem pedig szilárdsági jóváhagyás.
Minden zsákfuratú motortengelynek lapos fenekűnek kell lennie?
Nem. Adjon meg egy ellenőrzött alsó ülőfelületet, amikor a szerelvénynek szüksége van rá. Ha a betét máshol helyezkedik el, és megtisztítja az alját, elegendő lehet egy engedélyezett fúróalj profil. Határozza meg a szükséges érintkezési felületet, a sarok sugarát és a központi mélyedés ráhagyását.
Ra ≤0,8 μm leírja a zsáklyuk belső falát?
Igen. A Guanshuo zsáklyuk termékleírása szerint Ra ≤0,8 μm a belső falnál. Adja meg a rajzon a szükséges felületi régiót és a vizsgálati feltételeket; az érdesség érték nem határozza meg a furat illeszkedését, igazítását vagy alsó síkságát.
